近日，河南等地持續遭遇強降雨，鄭州等城市發生嚴重內澇，一些河流出現超警水位，個別水庫潰壩，防汛形勢十分嚴峻。在抗汛救災的同時，內澇監測預警顯得尤為重要。
FY-WSC1000城市積水監測預警系統主要由采集終端、通訊模塊、電源模塊、信息顯示屏等組成。該一體站在內澇發生時根據預先設定的參數采集內澇積水的準確數據信息，經過本地存儲、數據處理以及協議封裝等，由通訊模塊將數據信息發送到監測中心，同時將檢測到的道路水位信息更新至信息顯示屏，提醒過往行人和車輛注意安全。
在城市遭遇短時強降水天氣可能產生內澇危害時，該系統會對地勢偏低或者周圍排水情況、不理想的路段積水點情況等進行積水水位自動監測。積水監測點通過實現對積水點水位、雨量數據和視頻的監測、采集和傳輸，通過4G無線網絡上傳至城市管理部門。市城管局可依據實時視頻發布人工預警指令，同時，可根據水位實時測值和設定報警閥值發布預警信息至LED顯示屏，提醒過路車輛注意通行安全，從而對交通避險、交通疏導和內澇治理提供有力支撐。
系統構成
城市洪澇監測預警系統由四部分組成：傳感層、傳輸層、平臺層以及展示層。傳感層主要包括流量傳感器、水位傳感器、雨量傳感器和視頻采集攝像機等組成，主要功能是實時在線采集流量、水位、雨量以及視頻等信息。傳輸層由專用RTU和電信公網組成，主要功能是實時讀取和處理各類傳感器數據并將數據傳輸?shù)狡脚_(tái)層。平臺層主要包括綜合信息管理系統，對接收到的信息進行收集、存儲、整理、分析。展示層主要由LED屏等組成，支持遠程定時更新數據，其最核心的功能在于向公眾快速、真實的展示城市洪澇監測預警系統運行情況。
系統功能
● 實時監測積水點（隧道、道路低洼處、立交橋）水位，通過無線網絡將現場數據傳送至監測預警中心；
● 積水監測點具有聲光報警及LED預警信息（“允許通行”、“謹慎通行”、“禁止通行”等警示信息）發布；
● 積水監測系統可與排水泵站實現系統聯動，根據積水監測點水位變化，自動控制水泵的啟停
● 積水監測點支持圖像抓拍及視頻召拍功能，可擴展支持視頻本地存儲和實時上報功能；
● 支持積水監測點超限預警功能，預警信息可通過短信、網絡推送給責任人手機、移動APP終端，可通過手機查看易澇點實時雨量、水位和圖像/視頻信息；
● 支持與山洪預警廣播系統聯動功能，可在積水監測點配置無線預警廣播，可通過系統聯動預警廣播發布預警信息；
● 積水監測點設備具備低功耗模式，可通過太陽能供電系統供電

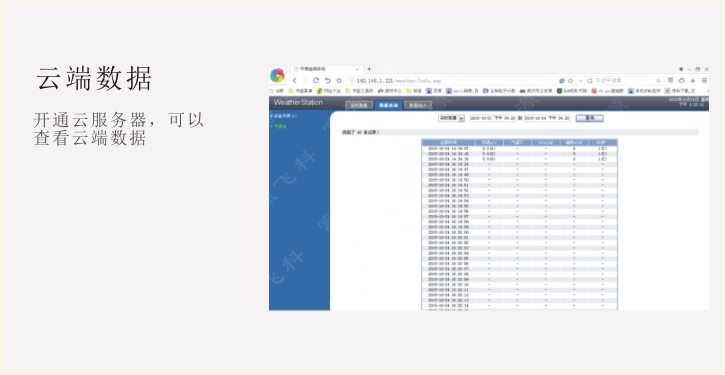

● 監測預警平臺具備電子地圖信息發布功能，決策人可通過電子地圖查看積水點分布，直接查看各積水點的實時水位、雨量數據；
● 監測預警平臺內置積水水位預測算法，經擴展可支持城市暴雨洪水模擬功能。
技術參數
|
名稱 |
測量范圍
|
分辨率
|
準確度
|
備注
|
|
雨量
|
0～999.9mm
|
0.2mm
|
±4%
|
測量要素可配置
|
|
水位 |
0～10m |
0.01m |
±0.5% |
|
供電系統
|
太陽能、直流、市電等
|
選配
|
|
通訊系統
|
RS232、RS485、USB、RJ45、GPRS、數傳電臺等
|
選配
|
|
安裝支架
|
一體式
|
|
工作環境：-50～+80℃、0～100%RH ；
可 靠 性：平均無故障時間>6000小時
防護等級：IP65，防雷擊、防電磁干擾、防鹽霧腐；
采 集 器：嵌入式操作系統采集器，多通道數據采集；
數據存儲：4M FLASH 數據存儲器,可擴展U盤存儲器；
走時精度：實時時鐘，準確度優于 20秒/月
系統供電：太陽能/交流/直流供電模式；
系統功耗：依據配置標定；
采集功能：采樣存儲可遠程升級；
通訊方式：GPRS/CDMA/ 衛星遠傳中心站及現場直連；
數據輸出：氣象規范/用戶定制
